برج خنک کننده هیبریدی چیست؟ بررسی کامل عملکرد، مزایا، کاربردها و تفاوت با برجهای مدار باز و مدار بسته
با افزایش هزینههای انرژی، محدودیت منابع آب و سختگیرانهتر شدن الزامات زیستمحیطی، صنایع به دنبال سیستمهای خنککنندهای هستند که علاوه بر راندمان بالا، مصرف آب و انرژی را نیز کاهش دهند. برج خنک کننده هیبریدی (Hybrid Cooling Tower) یکی از پیشرفتهترین فناوریهای خنککاری است که با ترکیب ویژگیهای برج خنککن مدار باز و مدار بسته، عملکردی بهینه در شرایط مختلف آبوهوایی ارائه میدهد.
این نوع برج خنککن در بسیاری از صنایع بزرگ، نیروگاهها، پتروشیمیها، کارخانههای تولیدی، مراکز داده و سیستمهای تهویه مطبوع مورد استفاده قرار میگیرد. طراحی هوشمندانه این تجهیزات باعث میشود ضمن حفظ ظرفیت سرمایشی، میزان تبخیر آب، مصرف انرژی و تشکیل بخار قابل مشاهده کاهش یابد.
برج خنک کننده هیبریدی چیست؟
برج خنک کننده هیبریدی سیستمی است که دو روش خنککاری خشک (Dry Cooling) و تبخیری (Evaporative Cooling) را در یک مجموعه ترکیب میکند. در شرایطی که دمای محیط پایین است، بخش خشک برج بخش عمده عملیات خنکسازی را انجام میدهد و نیاز به تبخیر آب به حداقل میرسد. در روزهای گرم یا زمانی که بار حرارتی افزایش مییابد، بخش تبخیری نیز وارد مدار شده و ظرفیت سرمایشی سیستم را افزایش میدهد.
این طراحی انعطافپذیر باعث میشود برج هیبریدی در طول سال با توجه به شرایط محیطی، بهترین حالت عملکرد را انتخاب کند.

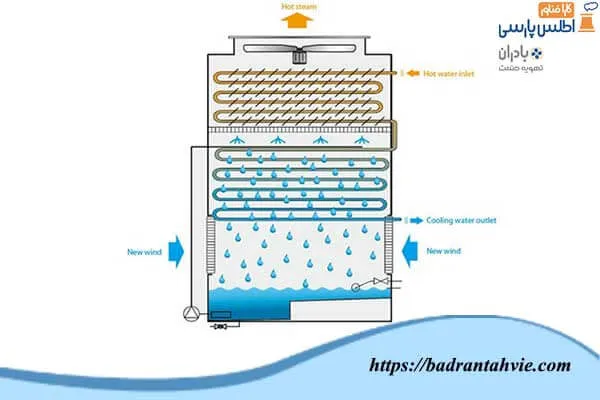

نحوه عملکرد برج خنک کننده هیبریدی
در برج خنک کننده هیبریدی، آب گرم وارد سیستم شده و ابتدا از بخش خشک عبور میکند. در این قسمت، گرما از طریق کویلها و جریان هوا دفع میشود، بدون آنکه آب تبخیر شود.
اگر دمای آب پس از این مرحله هنوز بالاتر از مقدار موردنیاز باشد، آب وارد بخش تبخیری میشود. در این بخش، آب روی پکینگها توزیع شده و با عبور جریان هوا، بخشی از آن تبخیر میشود. این تبخیر باعث کاهش سریعتر دمای آب شده و آب خنکشده دوباره به مدار بازمیگردد.
سیستم کنترل هوشمند برج میتواند با توجه به دمای محیط، رطوبت و بار حرارتی، میزان فعالیت هر بخش را تنظیم کند تا بهترین تعادل میان راندمان و مصرف منابع برقرار شود.

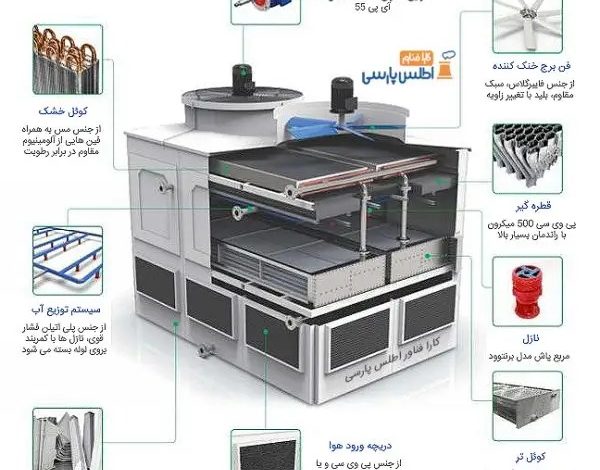

اجزای اصلی برج خنک کننده هیبریدی
یک برج خنک کننده هیبریدی معمولاً از اجزای زیر تشکیل شده است:
کویل انتقال حرارت
کویلها در بخش خشک قرار دارند و گرمای سیال را بدون تماس مستقیم با هوا یا آب دفع میکنند.
پکینگ
پکینگها سطح تماس آب و هوا را افزایش داده و راندمان بخش تبخیری را بهبود میبخشند.
فن
فنها جریان هوای موردنیاز را برای انتقال حرارت ایجاد میکنند و ممکن است از نوع محوری یا سانتریفیوژ باشند.
سیستم توزیع آب
نازلها یا آبپخشکنها، آب را بهصورت یکنواخت روی پکینگها توزیع میکنند تا انتقال حرارت به شکل مؤثر انجام شود.
قطرهگیر
قطرهگیرها از خروج قطرات آب همراه جریان هوا جلوگیری میکنند و به کاهش مصرف آب کمک میکنند.
حوضچه جمعآوری آب
آب خنکشده در این بخش جمعآوری شده و مجدداً وارد چرخه سرمایش میشود.
سیستم کنترل
کنترلرها و حسگرها وظیفه تنظیم عملکرد فنها، پمپها و بخشهای خشک و تبخیری را بر عهده دارند تا سیستم با حداکثر بازده کار کند.
مزایای برج خنک کننده هیبریدی
استفاده از این فناوری مزایای متعددی به همراه دارد که مهمترین آنها عبارتاند از:
- کاهش قابلتوجه مصرف آب نسبت به برجهای مدار باز
- کاهش مصرف انرژی در بسیاری از شرایط بهرهبرداری
- کاهش تشکیل بخار قابل مشاهده در خروجی برج
- افزایش راندمان خنککاری در شرایط مختلف اقلیمی
- کاهش رسوب و خوردگی در مدار سرمایش
- افزایش عمر تجهیزات
- کاهش هزینههای نگهداری در بلندمدت
- سازگاری بیشتر با الزامات زیستمحیطی
- عملکرد پایدار در بارهای حرارتی متغیر
کاربرد های برج خنک کننده هیبریدی
این نوع برج در صنایع مختلف مورد استفاده قرار میگیرد، از جمله:
- نیروگاههای برق
- پالایشگاهها
- مجتمعهای پتروشیمی
- صنایع فولاد
- صنایع سیمان
- کارخانههای تولید مواد غذایی
- صنایع داروسازی
- کارخانههای تولید پلاستیک
- مراکز داده (Data Center)
- بیمارستانها
- مجتمعهای تجاری و اداری بزرگ
- سیستمهای تهویه مطبوع مرکزی
تفاوت برج خنک کننده هیبریدی با برج مدار باز
برج مدار باز برای خنککردن آب به تبخیر متکی است و معمولاً مصرف آب بیشتری دارد. در مقابل، برج هیبریدی بخشی از بار سرمایشی را بدون تبخیر آب انجام میدهد و فقط در زمان نیاز از سیستم تبخیری استفاده میکند. به همین دلیل، مصرف آب کمتر، تشکیل بخار کمتر و کنترل بهتر عملکرد از مزایای برج هیبریدی نسبت به برج مدار باز است.
تفاوت برج خنک کننده هیبریدی با برج مدار بسته
برج مدار بسته از کویل برای جلوگیری از تماس مستقیم سیال با هوا استفاده میکند و کیفیت سیال را حفظ میکند. برج هیبریدی نیز از کویل بهره میبرد، اما با افزودن بخش تبخیری، در زمان افزایش بار حرارتی میتواند ظرفیت خنککاری بیشتری فراهم کند. این ترکیب، انعطافپذیری بیشتری در شرایط آبوهوایی مختلف ایجاد میکند.
عوامل مؤثر بر راندمان برج خنک کننده هیبریدی
راندمان این تجهیزات به عوامل مختلفی وابسته است، از جمله:
- دمای هوای محیط
- رطوبت نسبی
- کیفیت طراحی کویلها
- نوع و کیفیت پکینگ
- سرعت گردش هوا
- کیفیت آب در گردش
- عملکرد سیستم کنترل
- نگهداری منظم تجهیزات
نگهداری و سرویس
برای حفظ راندمان و افزایش طول عمر برج، انجام سرویسهای دورهای ضروری است. مهمترین اقدامات عبارتاند از:
- تمیز کردن کویلها
- شستوشوی پکینگها
- بررسی عملکرد فن و الکتروموتور
- کنترل کیفیت آب
- بازدید از نازلها
- بررسی قطرهگیرها
- کنترل پمپها و شیرآلات
- بازدید از سیستم کنترل و حسگرها
نکات مهم در انتخاب برج خنک کننده هیبریدی
در زمان انتخاب این تجهیز، باید به موارد زیر توجه شود:
- ظرفیت سرمایشی موردنیاز
- نوع فرآیند صنعتی
- شرایط اقلیمی محل نصب
- محدودیت مصرف آب
- کیفیت آب موجود
- فضای نصب
- هزینه بهرهبرداری
- امکان دسترسی برای سرویس و نگهداری
- کیفیت ساخت و خدمات پس از فروش
چرا برج خنک کننده هیبریدی انتخاب مناسبی است؟
در بسیاری از پروژههای صنعتی، هزینه مصرف آب و انرژی بخش قابلتوجهی از هزینههای بهرهبرداری را تشکیل میدهد. برج خنک کننده هیبریدی با استفاده هوشمندانه از دو روش خنککاری، این هزینهها را کاهش داده و در عین حال عملکردی پایدار و مطمئن ارائه میدهد. همچنین کاهش تشکیل بخار و امکان تطبیق با شرایط آبوهوایی مختلف، این سیستم را به گزینهای مناسب برای صنایع مدرن تبدیل کرده است.
جمع بندی
برج خنک کننده هیبریدی یکی از پیشرفتهترین تجهیزات سرمایشی صنعتی است که با ترکیب فناوریهای مدار خشک و تبخیری، تعادلی مناسب میان راندمان، مصرف آب و مصرف انرژی ایجاد میکند. این سیستم با کاهش مصرف منابع، افزایش بهرهوری و سازگاری بیشتر با الزامات زیستمحیطی، به انتخابی ارزشمند برای نیروگاهها، پالایشگاهها، صنایع تولیدی، مراکز داده و ساختمانهای بزرگ تبدیل شده است.
اگر قصد خرید برج خنک کننده هیبریدی را دارید، توصیه میشود علاوه بر ظرفیت سرمایشی، عواملی مانند شرایط اقلیمی، کیفیت آب، فضای نصب، هزینه نگهداری و خدمات پس از فروش را نیز بررسی کنید تا بتوانید بهترین گزینه را برای نیازهای پروژه خود انتخاب کنید.
