در دنیای مهندسی مکانیک و صنایع مدرن، انتخاب قطعات دوار نقشی حیاتی در تعیین راندمان، پایداری و طول عمر ماشین آلات ایفا می کند. سال ها بلبرینگ های فولادی به عنوان استاندارد بی رقیب در تمامی صنایع، از خودروهای سبک تا خطوط تولید سنگین، مورد استفاده قرار می گرفتند. با این حال، ظهور نیازهای جدید در صنایعی نظیر هوافضا، تجهیزات پزشکی دقیق، توربین های سرعت بالا و اسپیندل موتورهای صنعتی، محدودیت های متریال فلزی را آشکار کرد. نیاز به برینگ هایی با توانایی تحمل دورهای فوق العاده بالا، مقاومت در برابر حرارت های شدید و پایداری در محیط های خورنده، مسیر را برای توسعه بلبرینگ های سرامیکی هموار کرد. شناخت دقیق تفاوت بلبرینگ های سرامیکی و فلزی نه تنها برای مهندسان طراح، بلکه برای مدیران نگهداری و تعمیرات نیز یک ضرورت است تا بدانند در چه شرایطی، پرداخت هزینه بالاتر برای خرید قطعات سرامیکی نه یک هزینه، بلکه یک سرمایه گذاری برای جلوگیری از توقف خطوط تولید محسوب می شود.

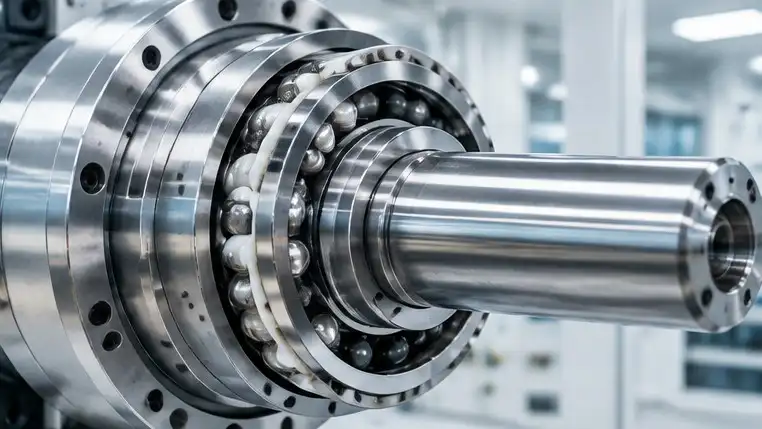

تکامل متریال در صنعت بلبرینگ
تاریخچه استفاده از فولاد کروم دار در بلبرینگ ها به دهه ها پیش باز می گردد. آلیاژ AISI 52100 یا همان فولاد 100Cr6، به دلیل قابلیت سخت کاری بالا، مقاومت در برابر سایش و دسترسی آسان، به ماده اولیه استاندارد تبدیل شد. با این حال، فولاد همواره با چالش هایی نظیر انبساط حرارتی، خوردگی، نیاز به روانکاری مداوم و انتقال جریان الکتریکی روبرو بوده است. در مقابل، سرامیک های پیشرفته که در ساخت بلبرینگ های مدرن استفاده می شوند، معمولاً از جنس نیترید سیلیسیم (Si3N4) یا زیرکونیا (ZrO2) هستند. این مواد در فرآیندهایی نظیر پرس گرم ایزواستاتیک تولید می شوند که به آن ها سختی و چگالی بی نظیری می بخشد. گذار از فلز به سرامیک، نه فقط یک تغییر جنس، بلکه یک تغییر پارادایم در طراحی ماشین آلات چرخشی است که به افزایش سرعت های کاری و کاهش نیاز به روانکاری منجر شده است.
تحلیل ساختاری بلبرینگ های سرامیکی و فلزی

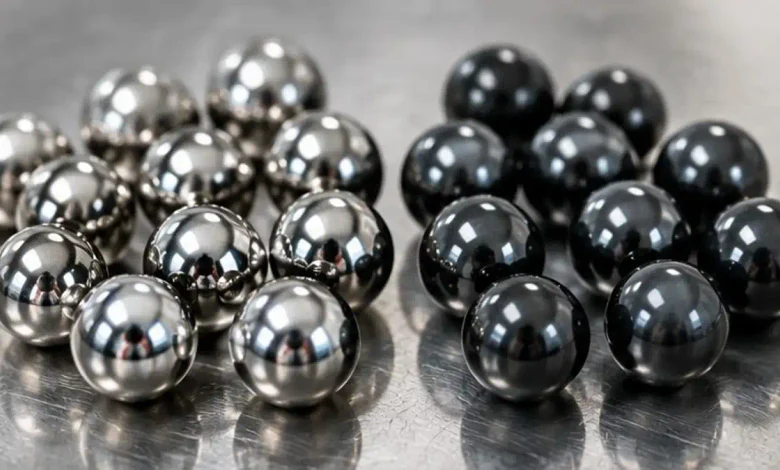

برای درک تفاوت عملکردی، ابتدا باید ساختار تشکیل دهنده هر گروه را بررسی کرد. بلبرینگ های تمام فلزی از رینگ های داخلی و خارجی، ساچمه ها و قفسه همگی از فولاد آلیاژی ساخته شده اند. این ساختار یکپارچه، بالاترین مقاومت در برابر شوک های ناگهانی را فراهم می کند. در مقابل، بلبرینگ های هیبریدی سرامیکی که پرکاربردترین نوع سرامیکی هستند، ترکیبی مهندسی شده ارائه می دهند؛ رینگ های داخلی و خارجی از فولاد بلبرینگ سخت کاری شده ساخته می شوند، اما ساچمه ها از سرامیک نیترید سیلیسیم تولید می شوند. این ترکیب، مزایای استحکام فولاد و ویژگی های دینامیکی برتر سرامیک را با هم تلفیق می کند. در نهایت، بلبرینگ های تمام سرامیکی قرار دارند که تمامی اجزا از سرامیک ساخته شده و در محیط های خاص شیمیایی یا خلأ کاربرد دارند.
مقایسه دقیق پارامترهای فیزیکی و مکانیکی

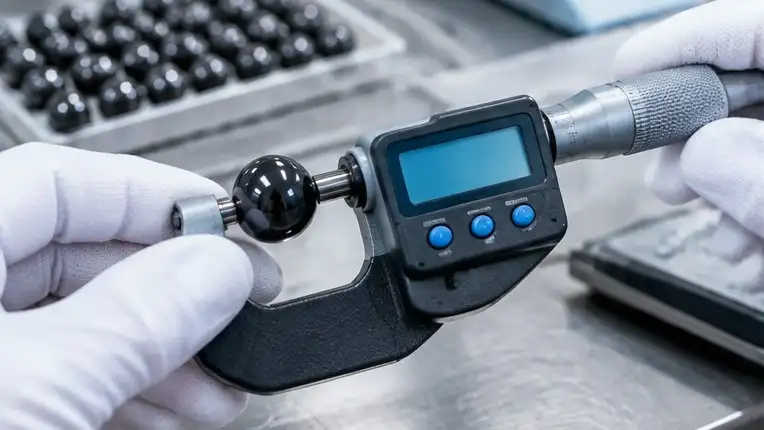

عملکرد هر بلبرینگ مستقیماً از خواص مواد تشکیل دهنده آن ناشی می شود. نیترید سیلیسیم که ماده اصلی ساچمه های سرامیکی است، چگالی حدود ۳.۲ گرم بر سانتی متر مکعب دارد، در حالی که چگالی فولاد حدود ۷.۸ گرم بر سانتی متر مکعب است. این تفاوت وزنی باعث می شود نیروی گریز از مرکز (که با مجذور سرعت و جرم رابطه مستقیم دارد) در دورهای بالا برای ساچمه های سرامیکی به شدت کاهش یابد. این کاهش نیرو باعث می شود ساچمه کمتر به رینگ خارجی فشار وارد کند و در نتیجه سایش و حرارت داخلی به حداقل برسد. از سوی دیگر، سختی سرامیک (حدود ۱۵۰۰ HV) به مراتب بالاتر از فولاد (حدود ۸۰۰ HV) است. این یعنی ساچمه های سرامیکی در برابر آلودگی های محیطی که ممکن است وارد بلبرینگ شوند، کمتر دچار خط و خش شده و عمر مفید خود را در محیط های آلوده حفظ می کنند.
جدول زیر خلاصه ای از مقایسه ویژگی های متالورژیکی دو متریال را نشان می دهد:
| شاخص فنی و متالورژیکی | فولاد استاندارد (Chrome Steel) | سرامیک نیترید سیلیسیم |
|---|---|---|
| چگالی (Density) | ۷.۸ گرم بر سانتی متر مکعب | ۳.۲ گرم بر سانتی متر مکعب |
| سختی (Hardness) | ۶۰-۶۴ راکول سی (HRC) | ۱۵۰۰ HV (بسیار سخت تر) |
| ضریب انبساط حرارتی | بالا (مستعد تغییر ابعاد) | بسیار پایین (پایداری ابعادی) |
| رسانایی الکتریکی | رسانای کامل | نارسانا (عایق الکتریکی) |
| مدول الاستیسیته | حدود ۲۱۰ گیگاپاسکال | حدود ۳۲۰ گیگاپاسکال |
چرا سرامیک در سرعت های بالا برتری دارد؟
اصلی ترین دلیل برتری بلبرینگ های سرامیکی در دورهای بسیار بالا (High RPM)، پدیده اینرسی و اصطکاک است. وقتی یک بلبرینگ فولادی با سرعت ده ها هزار دور در دقیقه می چرخد، ساچمه های سنگین فلزی نیروی گریز از مرکز بزرگی ایجاد می کنند که باعث لغزش و سایش روی مسیر حرکت (Raceway) می شود. اما ساچمه سرامیکی به دلیل وزن بسیار کمتر، این نیرو را به حداقل می رساند. علاوه بر این، اصطکاک لغزشی بین سرامیک و فولاد به مراتب کمتر از تماس فلز با فلز است. در بلبرینگ های فلزی، تماس فلز با فلز در سرعت های بالا می تواند منجر به جوش خوردگی های میکروسکوپی (Micro-welding) شود که تخریب سریع سطح را به دنبال دارد. سرامیک به دلیل ماهیت نارسانا و ضریب اصطکاک بسیار کم، دچار این مشکل نمی شود و حتی در صورت کمبود موقت روانکار (گریس یا روغن)، می تواند برای مدت کوتاهی بدون آسیب جدی به کار خود ادامه دهد.
بررسی مودهای خرابی و طول عمر

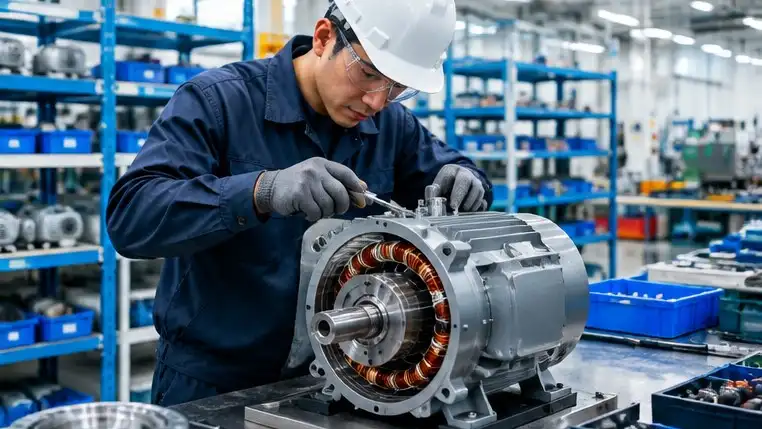

شناخت نحوه شکست بلبرینگ ها برای مدیریت نگهداری پیشگیرانه ضروری است. بلبرینگ های فلزی اغلب بر اثر خستگی سطحی (Spalling)، آلودگی روانکار و اکسیداسیون دچار خرابی می شوند. فولاد در برابر ضربه های ناگهانی (Impact Loading) بسیار مقاوم است و تغییر شکل می دهد بدون آنکه خرد شود. در مقابل، بلبرینگ های سرامیکی علیرغم سختی بسیار بالا، در برابر ضربات چکشی و شوک های مکانیکی ناگهانی آسیب پذیرتر هستند و ممکن است دچار ترک خوردگی شوند. از سوی دیگر، بلبرینگ های سرامیکی در برابر “پدیده فلوتینگ” (Fluting) که ناشی از عبور جریان الکتریسیته از میان بلبرینگ در موتورهای اینورتری است، ایمن هستند. در موتورهای مجهز به درایو فرکانس متغیر (VFD)، جریان های الکتریکی سرگردان تمایل دارند از مسیر بلبرینگ تخلیه شوند که باعث ایجاد حفره های ریز (Pitting) روی رینگ های فولادی و تخریب سریع می شود. استفاده از ساچمه های سرامیکی به عنوان یک عایق الکتریکی طبیعی، این مسیر را مسدود کرده و طول عمر بلبرینگ در این تجهیزات را تا چند برابر افزایش می دهد.
کاربردهای استراتژیک در صنایع خاص
با توجه به ویژگی های منحصر به فرد، بلبرینگ های سرامیکی و هیبریدی در بخش های خاصی از صنعت جایگاه ویژه ای پیدا کرده اند:
۱. اسپیندل دستگاه های CNC و فرز: برای حفظ دقت در سرعت های بالای ۵۰ هزار دور بر دقیقه که فولاد در آن سرعت ها داغ کرده و دچار انبساط حرارتی می شود.
۲. صنایع پزشکی و دندانپزشکی: ابزارهای جراحی و توربین های دندانپزشکی باید قابلیت استریل شدن در اتوکلاو را داشته باشند. سرامیک در برابر رطوبت و حرارت اتوکلاو زنگ نمی زند و نیازی به روانکارهای آلاینده ندارد.
۳. الکتروموتورهای صنعتی و ژنراتورها: همان طور که اشاره شد، برای جلوگیری از خوردگی الکتریکی در موتورهای مدرن، مدل های هیبریدی بهترین انتخاب هستند.
۴. صنایع شیمیایی و غواصی: در محیط هایی که اسیدها، بازها یا آب دریا حضور دارند، سرامیک با مقاومت ۱۰۰ درصدی در برابر خوردگی، جایگزین فولادهای ضدزنگ ضعیف می شود.
با این وجود، در کاربردهای عمومی نظیر گیربکس های صنعتی، چرخ های خودروهای سنگین و نوار نقاله ها که بارگذاری شعاعی بسیار سنگین و شوک های مداوم وجود دارد، همچنان بلبرینگ های فولادی با کیفیت، اقتصادی ترین و مطمئن ترین انتخاب هستند.
استانداردهای انتخاب و خرید
برای انتخاب میان این دو تکنولوژی، صنعتگران باید سه پارامتر اساسی را ارزیابی کنند. اول، فاکتور سرعت (n×dm)؛ اگر این حاصل ضرب فراتر از ظرفیت دور استاندارد کاتالوگ سازنده برای گریس کاری معمولی باشد، نیاز به بلبرینگ هیبریدی سرامیکی محرز است. دوم، بررسی محیط کاری؛ اگر محیط دارای جریان الکتریسیته القایی یا مایعات خورنده است، سرامیک برتری مطلق دارد. سوم، توجیه اقتصادی؛ قیمت بلبرینگ های سرامیکی می تواند بین ۳ تا ۱۰ برابر نمونه های فولادی باشد. بنابراین استفاده از آن ها تنها در نقاط گلوگاهی ماشین آلات (Bottleneck) که خرابی بلبرینگ باعث توقف کل خط تولید می شود، منطقی است.
برای اطمینان از اصالت کالا، بسیار مهم است که تهیه این قطعات از مراکز معتبر و تامین کنندگان تخصصی صورت گیرد. برندهایی نظیر اس کی اف (SKF)، ناچی (Nachi)، ان اس کا (NSK) و فاگ (FAG) همگی سری های سرامیکی یا هیبریدی خاص خود را برای کاربردهای مهندسی تولید می کنند که مشخصات فنی آن ها باید با استانداردهای ماشین آلات مطابقت داشته باشد. مراجعی مانند آلما بلبرینگ به عنوان تامین کننده، می توانند در تطبیق کدهای فنی و اطمینان از اصالت کالای وارداتی، مشاوره تخصصی ارائه دهند.
جمع بندی
بررسی تفاوت بلبرینگ های سرامیکی و فلزی نشان می دهد که هر دو فناوری در صنعت مدرن جایگاه غیرقابل انکاری دارند. بلبرینگ های فولادی با تکیه بر چقرمگی بالا، قابلیت تحمل بار سنگین و قیمت رقابتی، همچنان ستون اصلی صنایع سنگین، خودروسازی و ماشین سازی عمومی باقی خواهند ماند. در مقابل، بلبرینگ های سرامیکی و هیبریدی، راهکاری مهندسی برای عبور از مرزهای محدودیت ساز فولاد هستند. این قطعات در دورهای چرخشی فوق سریع، محیط های شیمیایی مخرب، تجهیزات پزشکی حساس و موتورهای الکتریکی مدرن، ارزش فنی خود را به اثبات رسانده اند. انتخاب صحیح میان این دو نوع برینگ، علاوه بر افزایش طول عمر ماشین آلات و کاهش هزینه های تعمیرات و نگهداری، باعث ارتقای سطح بهره وری کل مجموعه تولیدی خواهد شد. برای مهندسان و صنعتگران، بررسی دقیق نیازهای عملیاتی و مشورت با تأمین کنندگان تخصصی قطعات صنعتی مانند آلما بلبرینگ برای انتخاب بهترین گزینه، الزامی است.
سوالات متداول
۱. آیا بلبرینگ های تمام سرامیکی نیاز به گریس کاری دارند؟
بیشتر مدل های سرامیکی به دلیل ضریب اصطکاک بسیار پایین و عدم چسبندگی متریال، می توانند به صورت کاملاً خشک یا با روانکاری مایعات محیطی (مانند آب) کار کنند. با این حال، در سرعت های بسیار بالا، استفاده از مقدار کمی روانکار برای دفع حرارت توصیه می شود.
۲. چرا بلبرینگ های سرامیکی در برابر جریان برق عایق هستند؟
متریال سرامیکی نیترید سیلیسیم و زیرکونیا دارای پیوندهای کووالانسی محکم هستند و برخلاف فلزات، فاقد الکترون های آزاد برای هدایت جریان الکتریکی می باشند، بنابراین مانند یک عایق عمل می کنند.
۳. علت آسیب پذیری بلبرینگ های سرامیکی در برابر ضربه های ناگهانی چیست؟
سرامیک ها بر خلاف فولاد، فاقد خاصیت تغییر شکل پلاستیک (انعطاف پذیری) هستند. در صورت وارد شدن ضربه بیش از حد، انرژی ضربه نمی تواند جذب شود و باعث شکست ترد (Brittle Fracture) یا لب پر شدن قطعه می شود.
۴. بلبرینگ هیبریدی چیست و چه فرقی با تمام سرامیک دارد؟
در بلبرینگ هیبریدی فقط ساچمه ها از جنس سرامیک هستند و رینگ ها از فولاد ساخته شده اند تا استحکام ساختاری حفظ شود. در مدل تمام سرامیک، تمامی اجزا (رینگ ها و ساچمه ها) غیرفلزی هستند که حداکثر مقاومت شیمیایی را فراهم می کند.
۵. آیا بلبرینگ های سرامیکی واقعاً حرارت کمتری تولید می کنند؟
بله. به دلیل وزن کمتر ساچمه ها، نیروی گریز از مرکز کاهش یافته و به دلیل صیقلی بودن سطح سرامیک و اصطکاک کمتر با مسیر غلتش، دمای کاری در دورهای بالا بسیار پایین تر از مدل های تمام فلزی باقی می ماند.
۶. قیمت بالای بلبرینگ های سرامیکی به چه دلیل است؟
تولید سرامیک های مهندسی نیاز به تکنولوژی پیشرفته ای از جمله پرس ایزواستاتیک گرم (HIP) دارد. همچنین فرآیند پولیش و ماشین کاری این مواد بسیار سخت و زمان بر است که باعث افزایش هزینه های تولید نسبت به فولاد می شود.
