در جهان فناوری‌های برق و الکترونیک، سیم افشان به عنوان یکی از پایه‌های اساسی در انتقال انرژی به کار می‌رود. این نوع سیم به دلیل داشتن هادی‌های متعدد و انعطاف‌پذیری بالا، گزینه‌ای ایده‌آل برای سیم‌کشی داخلی ساختمان‌ها، تابلوهای برق، ماشین‌آلات صنعتی و بسیاری از سامانه‌های الکتریکی است.
در این مقاله با رویکردی جامع، به بررسی سیم افشان می‌پردازیم. از تعریف و ساختار تا ویژگی‌های فنی، انواع و کاربردها، روش‌های تشخیص استاندارد، نکات ایمنی و نکاتی برای انتخاب بهترین گزینه با توجه به نیاز پروژه خواهیم پرداخت. هدف آن است که خواننده با آگاهی کامل فنی و عملی بتواند تصمیم بهتری در خرید، نصب و نگهداری سیم افشان بگیرد.
سیم افشان چیست و چگونه ساخته می‌شود؟

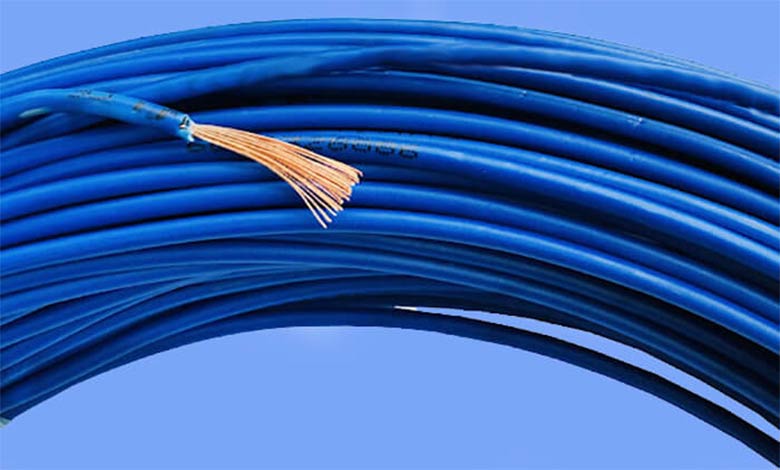

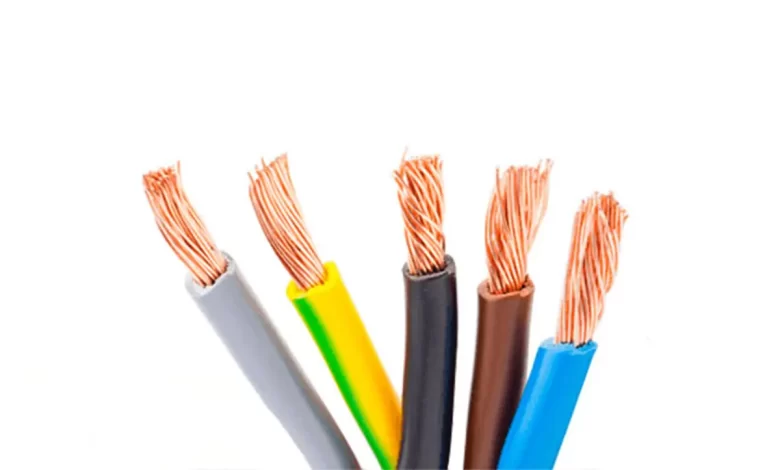

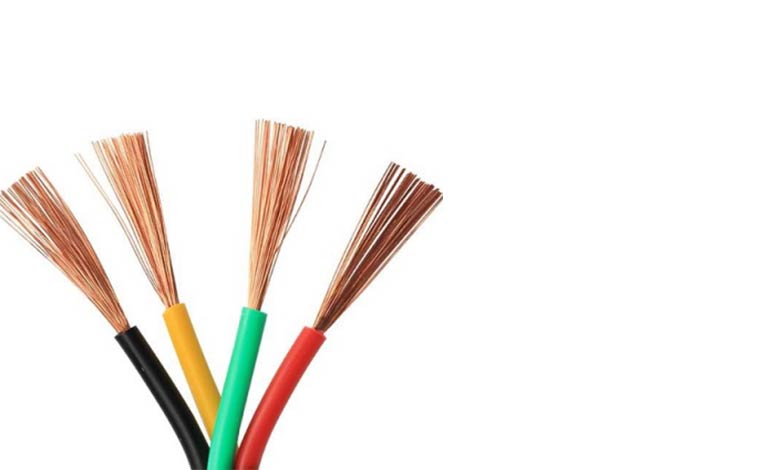

سیم افشان یک هادی الکتریکی است که از دسته‌ای از رشته‌های نازک فلزی تشکیل شده است. معمولا این رشته‌ها از مس ساخته می‌شوند که به دلیل رسانش بالا، مقاومت حرارتی مناسب و مقاومت در برابر زنگ‌زدگی، انتخاب مطلوبی برای هادی‌های برق محسوب می‌شود.
این رشته‌ها به هم فشرده می‌شوند و با پوششی از پی‌وی‌سی (PVC) یا سایر مواد عایقی عایق‌بندی می‌شوند تا مانع از تماس با یکدیگر و خروج جریان شوند. نتیجه چنین ترکیبی، سیمی با انعطاف‌پذیری بالا و قابلیت عبور از فضاهای تنگ و پیچ‌خورنده است.
گاهی برای کاهش هزینه یا به منظور ویژگی‌های خاص، هادی‌ها از آلومینیوم یا آلیاژهای دیگر ساخته می‌شوند اما در اکثر کاربردها سیم افشان مسی ترجیح داده می‌شود به دلیل بالا بودن هدایت‌پذیری و دوام.
علاوه بر این، الزامات حفاظتی مانند پوشش عایق در برابر حرارت، رطوبت، ساییدگی و مواد شیمیایی همواره در طراحی و انتخاب سیم افشان مد نظر است. ضخامت عایق و ترکیب مواد عایقی نقش مهمی در ظرفیت تحمل حرارتی، ایمنی و طول عمر کابل دارد.
ویژگی‌های کلیدی سیم افشان
سیم افشان دارای مجموعه‌ای از ویژگی‌های فنی است که آن را برای مصارف گوناگون مناسب می‌کند:
- انعطاف‌پذیری بالا: به دلیل وجود رشته‌های متعدد هادی، می‌تواند به راحتی خم شود، پیچ بخورد و در مسیرهای با زاویه‌های فراوان عبور کند. این ویژگی به ویژه در سیم‌کشی داخلی ساختمان‌ها، تابلوهای فرمان و ماشین‌آلات صنعتی با حرکت مداوم کاربرد دارد.
- عایق‌بندی پایدار: پوشش عایق PVC یا مواد مشابه، نه تنها از عبور جریان جلوگیری می‌کند، بلکه مقاومت در برابر حرارت، رطوبت، اشعه UV و ساییدگی را نیز فراهم می‌کند. این پوشش نقش مهمی در ایمنی و دوام کابل دارد.
- تحمل دمایی مناسب: اکثر سیم‌های افشان در محدوده‌های دمایی مشخصی کار می‌کنند که معمولا از چند درجه پایین‌تر تا حدود 70 درجه سانتی‌گراد یا بیشتر می‌رسد. این دامنه به کیفیت هادی و ضخامت عایق بستگی دارد.
- استاندارد پذیری: سیم افشان معمولا با استانداردهای ملی و بین‌المللی منطبق می‌شود. در ایران، ISIRI 60702 و در سطح جهان IEC 60227 از استانداردهای رایج برای این دسته از کابل‌ها محسوب می‌شوند. رعایت این استانداردها به تعیین ضخامت عایق، مقاومت گرمایی و ایمنی کمک می‌کند.
- تنوع سایز و ولتاژ: سطح مقطع هادی در سایزهای مختلفی ارائه می‌شود، از جمله 0.5، 0.75، 1، 1.5، 2.5 و 4 میلی‌متر مربع. ولتاژهای کاری رایج بین گروه‌های 300/500 ولت و 450/750 ولت دسته‌بندی می‌شوند و هر گروه کاربردهای خاص خود را دارد.
- انواع هادی‌ها: سه دسته اصلی وجود دارد که سیم افشان مسی، سیم افشان آلومینیومی و سیم افشان آلومینیومی مس‌اندود شناخته می‌شوند. مسی‌ها معمولا دارای بالاترین هدایت و دوام هستند، در حالی که آلومینیومی‌ها اقتصادی‌ترند اما نسبت به دمای عمل و مقاومت مکانیکی قابل مقایسه با مس نیستند.
- دوام و ایمنی: به دلیل انعطاف و عایق مناسب، این کابل‌ها برای استفاده‌های طولانی مدت طراحی شده‌اند اما در کنار آن، نصب صحیح و اجتناب از فشار مکانیکی زیاد، اهمیت زیادی دارد تا طول عمر ایمنی کابل حفظ شود.
انواع سیم افشان و کاربردهای آن
سیم افشان از منظر نوع هادی به سه دسته اصلی تقسیم می‌شود:
- سیم افشان مسی: بالاترین هدایت را دارد و بیشترین مقاومت حرارتی و مکانیکی را در برابر تغییرات محیطی ارائه می‌دهد. کاربردهای گسترده‌ای در ساختمان‌سازی، صنایع و لوازم خانگی دارد.
- سیم افشان آلومینیومی: ارزان‌تر است و وزن کمتری نسبت به مس دارد. اما رسانایی و دوام کوتاه‌مدت‌تری ارائه می‌دهد و معمولاً در استفاده‌هایی که جریان‌های کم است یا بودجه محدود است، به کار می‌رود.
- سیم افشان آلومینیومی مس‌اندود: ترکیبی از دو فلز که سعی می‌کند مزایای هر دو را داشته باشد؛ اما در برابر کیفیت کامل مسی نیست. این نوع بیشتر در کاربردهای با بودجه محدود و نیازمند انعطاف متوسط استفاده می‌شود.
از نظر ولتاژ کاری، دو گروه رایج وجود دارد:
- سیم افشان با ولتاژ 300/500 ولت: مناسب برای برق‌کشی توکار ساختمان‌ها در فضاهای خشک و با مقاطع کوچکتر است.
- سیم افشان با ولتاژ 450/750 ولت: برای سیستم‌های روشنایی، سیم‌کشی توکار با مقاطع بزرگ‌تر و محیط‌های کم رطوبت مناسب‌تر است.
کاربردهای عملی و عمومی سیم افشان
کاربردهای عملی و عمومی سیم افشان به شرح زیر است:
- سیم‌کشی داخلی ساختمان‌ها: به ویژه در مسیرهایی که نیاز به خم‌ها و پیچ‌ها دارد.
- ماشین‌آلات صنعتی و تجهیزات الکتریکی: برای انتقال قدرت، کنترل و ارتباط با تابلوهای فرمان.
- لوازم خانگی: مانند یخچال، ماشین لباسشویی، جارو و سایر دستگاه‌ها که کابل‌های انعطاف‌پذیر لازم دارند.
- تجهیزات صوتی و موسیقی: گیتارهای الکترونیک، ارگ‌ها و تجهیزات مشابه به کابل‌های انعطاف‌پذیر نیاز خواهند داشت.
- کابل‌های رابط قابل حمل: به دلیل قابلیت جابجایی و حرکت به راحتی در دستگاه‌های پرتابل استفاده می‌شود.
تشخیص سیم افشان استاندارد
برای اطمینان از ایمنی و کارایی سیستم برق‌کشی، انتخاب سیم افشان استاندارد یک فاکتور حیاتی است. معیارهای کلیدی به شرح زیر است:
- علامت ISIRI: علامت استاندارد ملی ایران بر روی پوشش سیم باید وجود داشته باشد و فاصله بین این علائم نباید بیش از 27.5 سانتی‌متر باشد. علامت‌ها باید مقاوم در برابر پاک شدن باشند.
- علامت NYAF: نشان می‌دهد که سیم از دسته سیم‌های افشان است و انعطاف‌پذیری مناسب دارد.
- مقاومت الکتریکی: با استفاده از مولتی‌متر یا تجهیزات مشابه، مقاومت کل کابل در طول مشخص بررسی می‌شود. مقدار معقول وابسته به سطح مقطع و جنس هادی است.
- آزمایش‌های حرارتی و عایقی: آزمایش‌هایی برای اطمینان از استحکام عایق و پایداری در برابر تغییرات حرارتی انجام می‌شود تا از نفوذ و آسیب‌های احتمالی جلوگیری شود.
- وزن و ظاهر سطح: سیم افشان استاندارد معمولاً وزن مناسبی دارد و سطح عایق بدون روزنه یا فرورفتگی‌های بزرگ است.
- سازگاری با استانداردهای بین‌المللی: برای پروژه‌های بین‌المللی یا استانداردهای خاص، داشتن گواهی‌های هم‌راستا با IEC 60227 یا استانداردهای دیگر، می‌تواند اعتماد بیشتری ایجاد کند.
نکات ایمنی و نگهداری در استفاده از سیم افشان
ایمنی در استفاده از سیم افشان به دو عامل اصلی انتخاب صحیح محصول و نصب ایمن آن محدود می‌شود که نکات کلیدی در این حوزه عبارت‌اند از:
- طراحی مسیر کابل به دقت: از خم‌شدن‌های شدید و کشش بیش از حد پرهیز کنید. انعطاف‌پذیری بالا به این معنا نیست که کابل را می‌توان در هر شکلی و هر فاصله‌ای عبور داد.
- سایز مناسب برای جریان مصرفی: قبل از اجرای پروژه، محاسبه دقیق جریان عبوری و طول مسیر اهمیت دارد تا سطح مقطع مناسب انتخاب شود.
- حفاظت محیطی: کابل‌های افشان در دیوارها یا تابلوهای برق باید از تماس با سایر اجزا یا محیط‌های پرخطر محافظت شوند.
- نگهداری و بازرسی دوره‌ای: بازرسی منظم کابل‌ها برای یافتن ترک‌های عایق یا نرم‌شدن پوشش مهم است، به ویژه در مناطقی که کابل‌ها تحت فشار مکانیکی یا حرارتی هستند.
- نصب حرفه‌ای: نصب باید توسط تکنسین‌های مجرب و با رعایت استانداردهای ایمنی انجام شود. استفاده از ابزارهای صحیح و اقلام استاندارد، به کاهش خطرات برق‌گرفتگی و آتش‌سوزی کمک می‌کند.
راهنمای انتخاب بهترین سیم افشان
برای پروژه شما برای بهره‌وری بهینه و ایمنی بالا، در هنگام انتخاب سیم افشان نکات زیر را مدنظر قرار دهید:
- محیط نصب: آیا کابل در فضای خشک داخلی است یا در محیط‌های مرطوب یا صنعتی با تماس با مواد شیمیایی؟ این موضوع تعیین می‌کند که به عایق مقاوم‌تر و نوع خاصی از هادی نیاز دارید.
- ولتاژ و جریان: با توجه به ولتاژ کاری و جریان عبوری، اندازه مقطع و نوع هادی را انتخاب کنید تا افت ولتاژ و گرمای اضافی کاهش یابد.
- حرکت کابل: کابل‌هایی که در مسیرهای خم و پیچ قرار می‌گیرند، به کابل‌های با انعطاف‌پذیری بالا نیاز دارند. در مسیرهای ثابت و بلندتر، شاید به گزینه‌های با دوام و نسبت به کاهش نویز یا تداخل نیاز باشد.
- بودجه و ارزش در بلندمدت: اگرچه کابل‌های مسی گران‌تر هستند، دوام و کارایی بیشتر آن‌ها می‌تواند در طول زمان صرفه‌جویی اقتصادی به همراه داشته باشد. در برخی پروژه‌ها، ترکیبی از هادی‌های آلومینیومی با روکش مس یا گزینه‌های اقتصادی دیگر مناسب است، اما باید با دقت به الزامات فنی ارزیابی شوند.
- گواهی و استانداردها: محصولی انتخاب کنید که دارای گواهی ISIRI یا IEC، و همچنین اسناد سازگاری با استانداردهای ایمنی باشد تا تضمین کیفیت و ایمنی وجود داشته باشد.
- برند و خدمات پس از فروش: وجود برندهای معتبر با خدمات پس از فروش قوی در زمان بروز مشکل یا نیاز به تعویض یا پشتیبانی، می‌تواند مزیت محسوسی باشد.
سخن آخر
سیم افشان به عنوان یکی از پایه‌های کلیدی شبکه‌های برق، نقش غیرقابل انکاری در ایمنی، کارایی و پایداری سیستم‌های قدیمی و جدید ایفا می‌کند. ساختار این کابل که از چندین رشته هادی نازک با پوشش عایقی منطبق بر استانداردها تشکیل شده، انعطاف‌پذیری بالا و امکان عبور از فضاهای محدود را فراهم می‌کند، بنابراین در سیم‌کشی داخلی ساختمان‌ها، تابلوهای برق، ماشین‌آلات صنعتی و تجهیزات خانگی سهم به‌سزایی دارد.
در کنار مزیت‌های عملکردی، کیفیت مواد هادی مانند مس، مقاومت حرارتی مناسب پوشش و ضخامت عایق، تعیین‌کننده‌ای برای دوام و ایمنی طولانی‌مدت به حساب می‌آید. هرچه سطح مقطع، نوع هادی و ولتاژ کاری دقیق‌تر و مطابق با استانداردهای معتبر باشد، احتمال بروز مشکلاتی مانند نوسان ولتاژ، گرمای غیرطبیعی یا آتش‌سوزی کاهش می‌یابد.
تشخیص سیم افشان استاندارد و استفاده از برندها و گواهی‌های معتبر، به عنوان نخستین گام موفقیت در هر پروژه محسوب می‌شود. وجود علامت ISIRI و دیگر گواهی‌های بین‌المللی مانند IEC، همراه با انجام آزمایش‌های مقاومت الکتریکی و مقاومت حرارتی، به مصرف‌کننده اطمینان می‌دهد که محصول منتخب از نظر ایمنی و عملکرد در سطح مطلوب است.
در انتخاب نهایی، عوامل محیطی مانند خشک یا مرطوب بودن محیط، سایز مقطع، ولتاژ کاری و نیز بودجه پروژه نقش تعیین‌کننده‌ای دارند؛ با وجود تمام محدودیت‌های بودجه، ترجیح با سیم افشان مسی به دلیل بالاترین هدایت و دوام است، هرچند در برخی پروژه‌ها استفاده از آلومینیومی با روکش مس یا ترکیبات دیگر می‌تواند گزینه‌ای منطقی باشد.
نهایتاً، موفقیت در پروژه‌های برق‌کشی به نصب دقیق و نگهداری مستمر وابسته است. طراحی مسیر کابل با احتیاط، استفاده از بست‌ها و کانال‌های مناسب، و بازرسی دوره‌ای از پوشش عایق و مفصل‌ها، طول عمر و ایمنی سیستم را تضمین می‌کند.
در نتیجه، انتخاب هوشمندانه و بهره‌گیری از سیم افشان استاندارد با گواهی‌های معتبر، به کاهش ریسک‌های ایمنی، افزایش کارایی و حفظ سرمایه‌گذاری بلندمدت منجر می‌شود. این رویکرد، به ویژه در شرایط توسعه پایدار و نیاز روزافزون به زیرساخت‌های برق ایمن و پایدار، اهمیت بیشتری می‌یابد.
